MANDO PARA ROTOR DE CC YAESU G-450CDC
En la revista de URE de Diciembre de 2008 apareció un artículo firmado por Roberto (EA1EVS), titulado «Interface de puerto serie para rotor». Este artículo iba dirigido para el rotor de CA Yaesu G-250.
A raiz de ese artículo realicé ese montaje, que me estuvo funcionando hasta principios de 2020, que el rotor se averió.
A partir de ese momento convencimos entre EA1CP y yo a Roberto (EA1EVS) para que diseñara unas nuevas placas para poder adaptar el montaje a rotores de CC (Corriente Continua). El resultado de todo ello se detalló en un artículo mío en la revista de URE de diciembre de 2021 y que te resumo a continuación

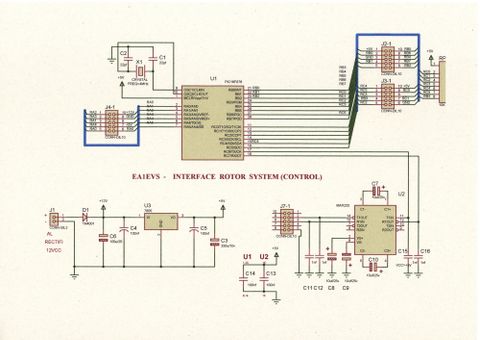

En la foto superior se puede ver el esquema de la tarjeta de control del rotor, así como del interface serie RS-232
Tarjeta de Control

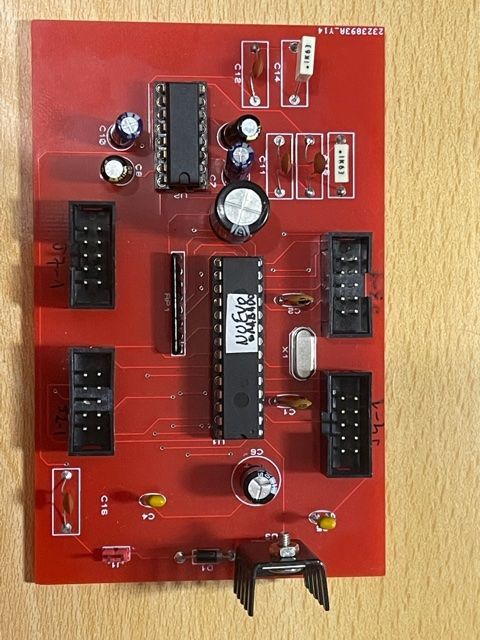

Aquí se puede ver la tarjeta de control, en la que en el centro está el cerebro del proyecto, que es el PIC 16f876A, que nos va a gestionar todos los movimientos del rotor, las entradas de los pulsadores y la visualización a través de un Display LCD 1602
En esta misma placa se encuentra una alimentación de 12 a 5V (parte inferior de la foto) y la interface para el puerto serie con un MAX-232 (parte superior de la foto).
Tarjetas de Relés y Display

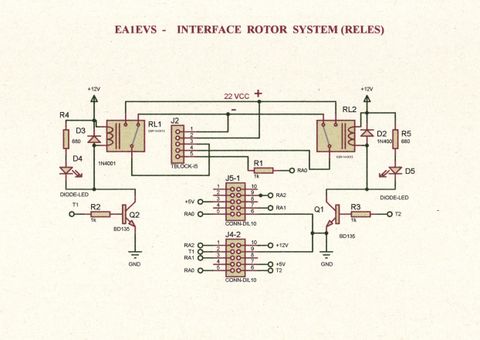

En el esquema SUPERIOR se puede ver como se gestiona la salida de tensión hacia el rotor, para que este gire hacia la izquierda o hacia la derecha, en función de la polaridad que se aplique en su alimentación de CC (Corriente Continua).

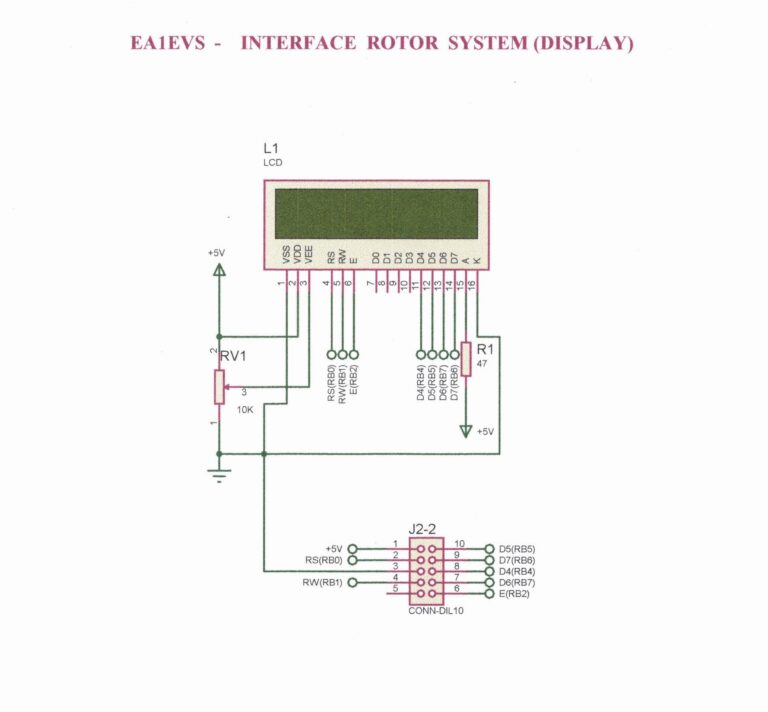

En el siguiente se puede ver el esquema del display.
En las dos fotos foto inferiores se pueden ver las tarjetas de relés y de display ya montadas.
